Clonezillaによるリカバリディスクの作成方法

Clonezilla のLiveCDを使って、リカバリディスクを作成する方法をまとめました。
日本語に対応はしてるのですが地味に分かりづらかったので、使い方の覚え書きとして。
なお、この記事で使用しているバージョンは 1.2.2-31 です。


きっかけ

某法人から Windows PC のリカバリディスクを作って欲しいと依頼された。
で、コレを使って同僚に紹介したら、「使い方がよーわからん」と言われたのでこんなページを作成してみたよ!
もっとも同僚はもう自己解決しちゃったんだけどね!

Clonezilla って?

Live CD (ブータブルCD)から、リカバリデータを作成したり、それを元に CD/DVD や USBメモリ のブータブルなのを作成して簡単にリカバリできるようにしたりすることができるツール。
フリーソフト (GPL) 。

なんで Clonezilla ?

できれば、Macrium Reflect あたりを使うのがいちばん楽なんだけど、コレって「個人使用に限りフリー」なので、今回のように法人で使う場合はライセンス違反になるため、Clonezilla を使うことになった。

ちなみに、Macrium Reflect は、Windowsが起動してる状態で、HDD → DVD-R のようにダイレクトに作成できるが、
Clonezilla の場合、LiveCDで起動 → 色々オプションを選択 → いったん外付けHDDなどにバックアップイメージを作成 → そのイメージを iso 形式に変換 → iso を DVD-R に焼く 、というとてもめんどくさいステップを踏まなくちゃならないので、
Windows PC & 個人ユーザー の人は使う必要がないです、わざわざ。


環境と目的

・仮想PC(VirtualBox)内で実行
・内蔵ディスク hda にWindowsXP がセットアップ済み
・内蔵ディスク hda のディスクイメージを hdb に保存する手順
・最終的にリカバリディスク用の iso イメージファイルとかを作成

注意1

CD/DVD複数枚に渡ってバックアップするようなことは Clonezilla の仕様上できないようです。
事前にできるだけサイズを小さくするよう努力しましょう。
サイズが大きい場合は DVD±DL や ブルーレイ 、大容量USBストレージを使いましょう。

注意2

作成されるイメージファイルが、4GBを超えそうな場合は、バックアップ先(この例では hdb)のフォーマットが FAT32 ではまずいです。
(FAT32 は1ファイルあたりのサイズの上限が 4GB)
バックアップ先は NTFS 形式でフォーマットしておきましょう。
(FAT32形式で、既にファイルがいっぱい入ってる場合は この辺 を参考にして下さい)

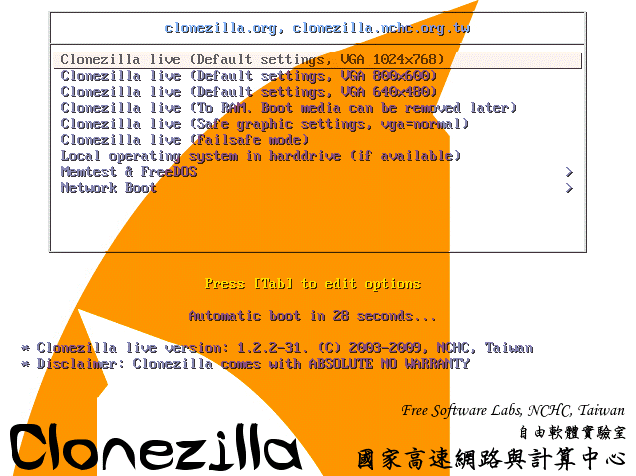

(1) Clonezilla起動

Clonezilla のLiveCDを作成して、そちらからブートします。
適切な解像度のものを選んで起動しましょう。
(※マウスは使えませんので、矢印キーとエンターキーを使います)

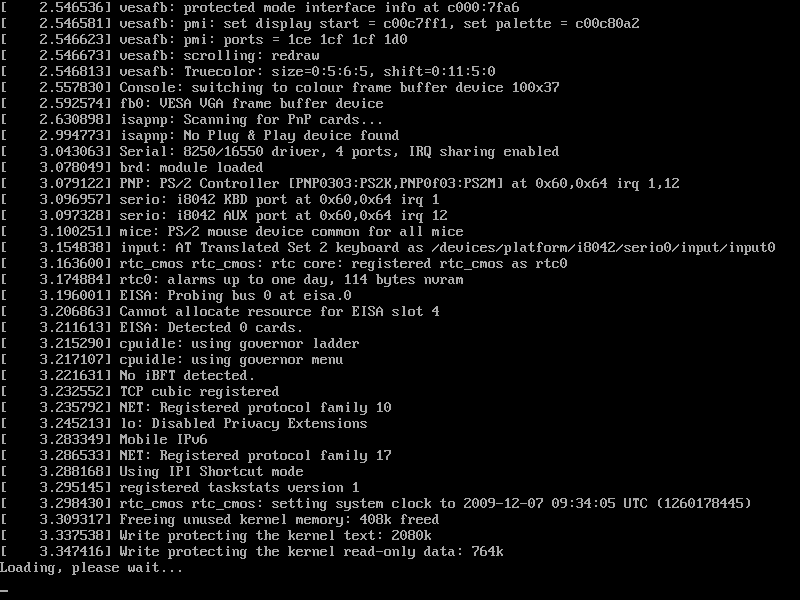

(2) 起動中

しばらく待ちます....

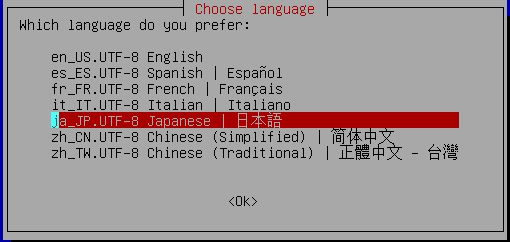

(3) 言語選択

Clonezillaのインターフェースの言語を選びます。
日本語に対応していますので、当然日本語を選びましょう。

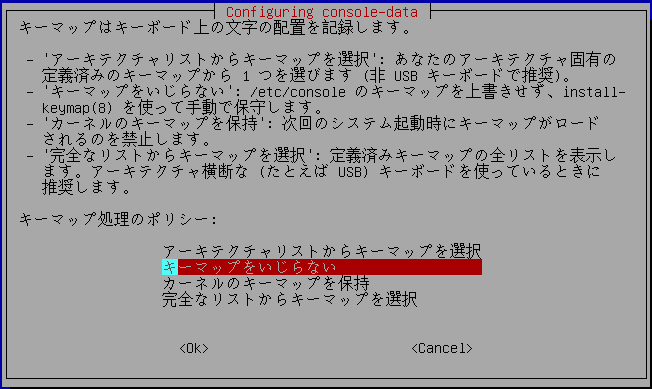

(4) キーマップ選択

キーボードの配置などをいじる設定です。
デフォルトの「キーマップをいじらない」でいいでしょう。

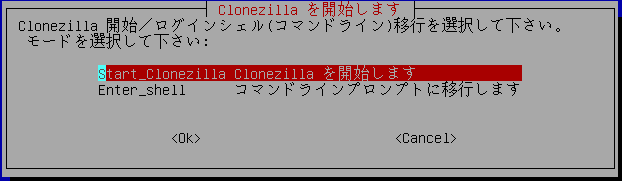

(5) Clonezilla開始

[Start_Clonezilla Clonezilla を開始します] を選びます。
ウィザード形式で開始します。

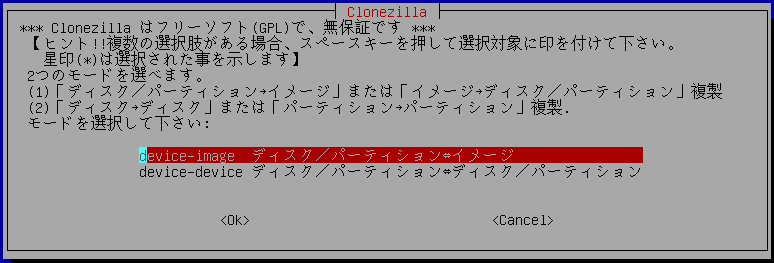

(6) モード選択

今回はHDDからリカバリイメージを作成しますので、
[device-image  ディスク/パーティション<->イメージ] を選びます。

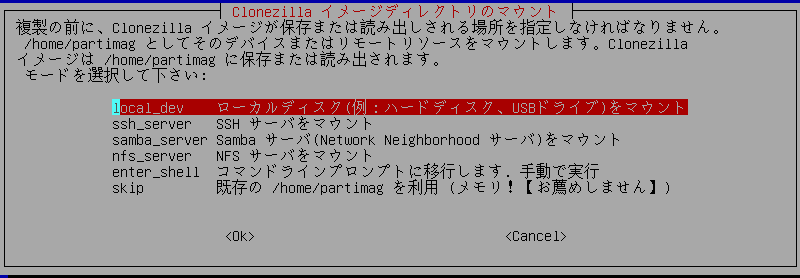

(7) Clonezilla イメージの保存先の種類を選択

現在、Clonezilla はメモリ(RAMディスク)上に展開されて動作していますが、どうやらそれではメモリが少なくなって、バックアップ時間が長くかかったり、圧縮率が低くなったりするかもです(未検証)。
なので、RAMディスク上の Clonezilla イメージを別な場所に置きます。あ、65MB程度なので、USBメモリなんかに置いてもOKです。
<注意>
 [skip  既存の /home/partimag を利用(メモリ!【お薦めしません】)]
を選ぶと、後でリカバリ用の iso/zip ファイルの作成が出来なくなります。

バックアップ対象の HDD に Clonezilla のイメージを置くことはできませんが、今回はHDDがもう一個あるのでそっちに置いておきます。
 [local_dev ローカルディスク(例:ハードディスク、USBドライブ)をマウント]
とします。


(8) USBディスク接続メッセージ

下記のようなメッセージが表示されます。


Clonezilla イメージリポジトリとして USB デバイスを使用したい場合、「今」USBデバイスをこのマシンに挿入して下さい。5 秒待って、[Enter]キーを押すと、OS が USB デバイスを検知して、後で /home/partimag として・・・

が、別にコレって最初からUSBデバイスを接続してても構いません。
(てかむしろこの段階で接続すると認識失敗したり)
Enterキーを押します。

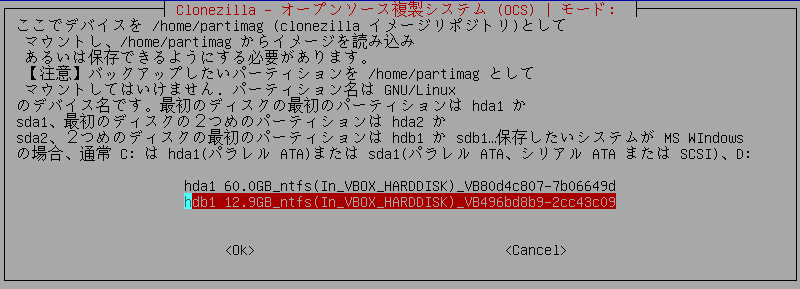

(9) Clonezilla イメージの保存先を選択(1)

バックアップするHDDと同じトコを選択すると、バックアップ対象として選べなくなるので注意。
私の環境では 今回 hda をバックアップ対象とするので、 hdb1 に Clonezilla イメージを置くことにします。

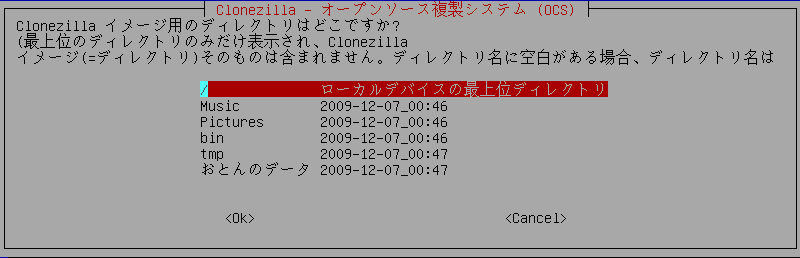

(10) Clonezilla イメージの保存先を選択(2)

hdb1 のディレクトリ(=フォルダ)一覧が表れて、どこに保存するか決めます。
めんどくさいので、ルート(/) にしました。

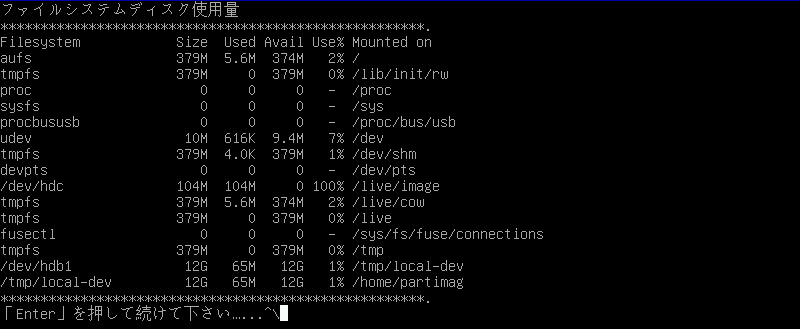

(11) ファイルシステムディスク使用量の確認

使用量や空き容量などが表示されます。
Enterキーを押して続けましょう。

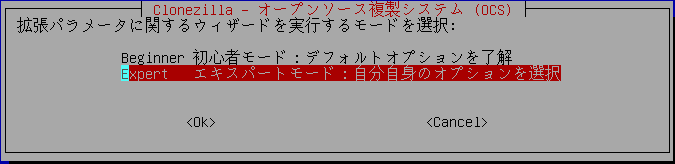

(12) ウィザードを実行するモードを選択

ここからようやく本番です。
バックアップ元やバックアップ先の指定や、各種オプションなどを選んでいきます。
2通りのウィザードが用意されていますが、バックアップするのが Windows である場合、[初心者モード]だと圧縮率・時間ともに良くありませんので [エキスパートモード] で進めましょう。

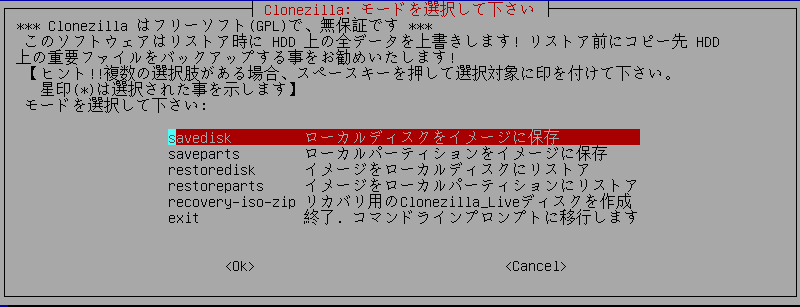

(13) 動作選択

今回は hda のディスクイメージを保存しますので、
 [savedisk ローカルディスクをイメージに保存]
を選びます。

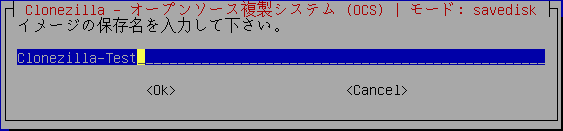

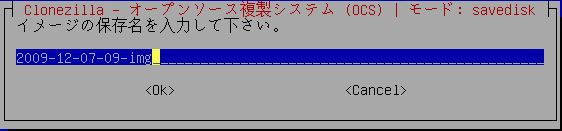

(14) イメージの保存名を入力

この名前でフォルダが作成され、その中にイメージが保存されます。初期値は日付ですが、


わかりやすい名前に変更しておきました。

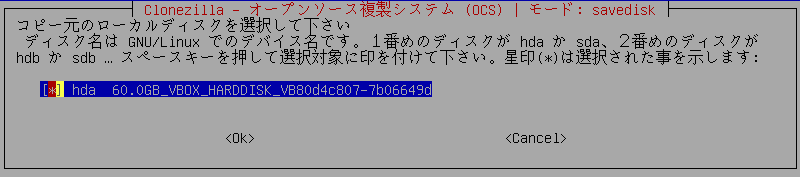

(15) バックアップ元の選択

バックアップ元のディスクを選択します。スペースキーを使うと複数選択もできます。
(なお、hdb に Clonezilla のイメージを置いたので対象外として扱われています)
hda に * が付いた状態で続けます。

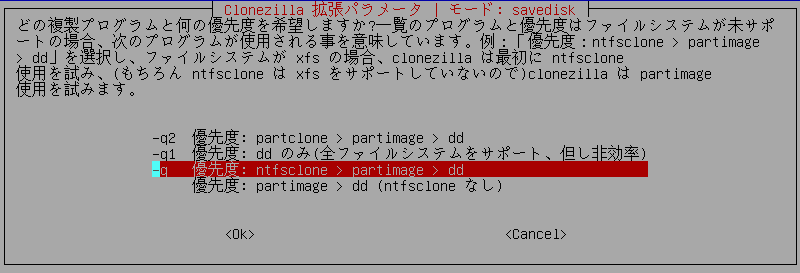

(16) 複製プログラムの選択

partclone / partimage / dd / ntfsclone のうち、どのプログラムを使うのかの優先度を決めます。
バックアップ元が WindowsXP なので、ntfsclone がいちばん効率がよいです(たぶん)。
 [-q  優先度: ntfsclone > partimage > dd]
を選ぶのを推奨。

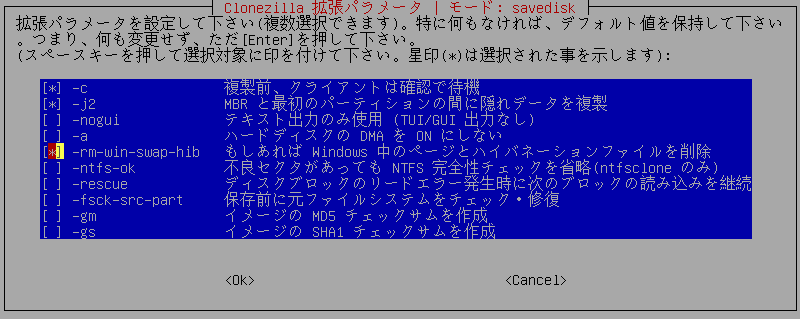

(17) 拡張パラメータの指定

バックアップ時のオプションを選択します。
既定では
 -c  複製前、クライアントは確認で待機
 -j2 MBR と最初のパーティションの間に隠れデータを複製
が選択されていますが、
 -rm-win-swap-hib もしあれば Windows 中のページとハイバネーションファイルを削除
にもチェックを入れておきましょう。
これをやるのとやらないのとでは、バックアップイメージのサイズがずいぶん変わってきます(GB単位で)。


(18) 圧縮形式の選択

Clonezilla ではリカバリディスクを複数枚に分割する、ということができないので、圧縮率が第一です。
時間はかかりますが、bzip2 を選択します。

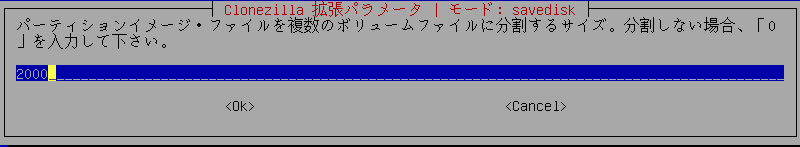

(19) 分割サイズの指定

FAT32 などの制限(1ファイルあたり4GBまで)を回避するためのオプションです。
デフォルトの 2000 のままで問題ないのでこのまま続けてみます。

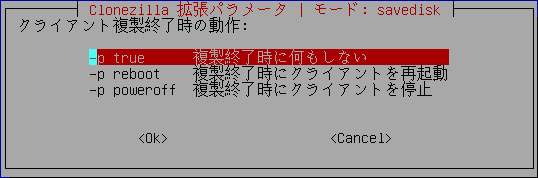

(20) 終了後の動作の選択

バックアップ終了後にどうするのか選択します。
バックアップ後は iso 形式に変換する作業がありますので、
 [-p true  複製終了時に何もしない]
を選択しておきます。

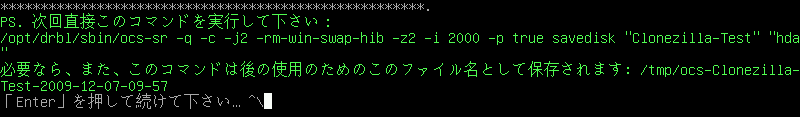

(21) コマンドラインの表示

次回また同じ設定でバックアップをする際には、最初の画面で Clonezilla のウィザードを使わずに
 /opt/drbl/sbin/ocs-sr -q -c -j2 -rm-win-swap-hib -z2 -i 2000 -p true savedisk "Clonezilla-Test" "hda"
を実行すると同じことができますよー、という表示です。
必要ならメモとかしておきましょう。
Enter キーを押して続けます。

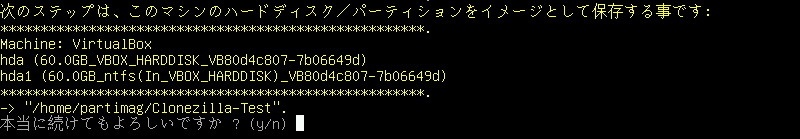

(22) 最終確認

バックアップ開始前の最終確認です。
y を入力して Enter を押して下さい。

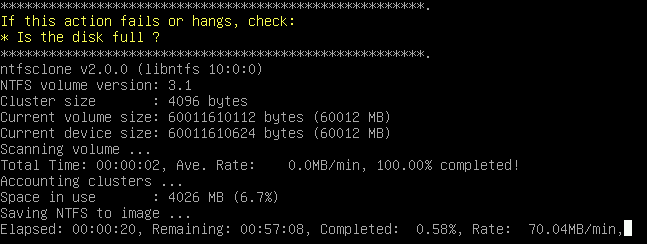

(23) バックアップ実行中

一番下の行は
 Elapsed : 経過時間
 Remaining : 残り時間
です。待っておきましょう。


(24) 作成中です

まだ書きかけです。
おおまかな手順としては、(13) のとこまで進めて、recovery iso-zip みたいな選択肢を選んで、後はデフォの設定でだらだらやればできます。
ただし、zip を試したところ失敗しました。
(iso は問題なし)
> tar: error exit delayed from previous errors
ってエラーで。
また調べます。
